תיאור
WS2811 הוא 3 ערוצי פלט מיוחדים עבור מעגל מנהל התקן LED. הפנימי שלה כולל תפס נתוני יציאה דיגיטלי חכמה ומעגל כונן הגברה מחדש של אותות. כלול גם מתנד פנימי מדויק וכונן פלט זרם קבוע של מתח 12 וולט. במטרה להפחית את Ripple אספקת החשמל, 3 ערוצי הפלט שנועדו לעכב את סיבוב - בפונקציה.

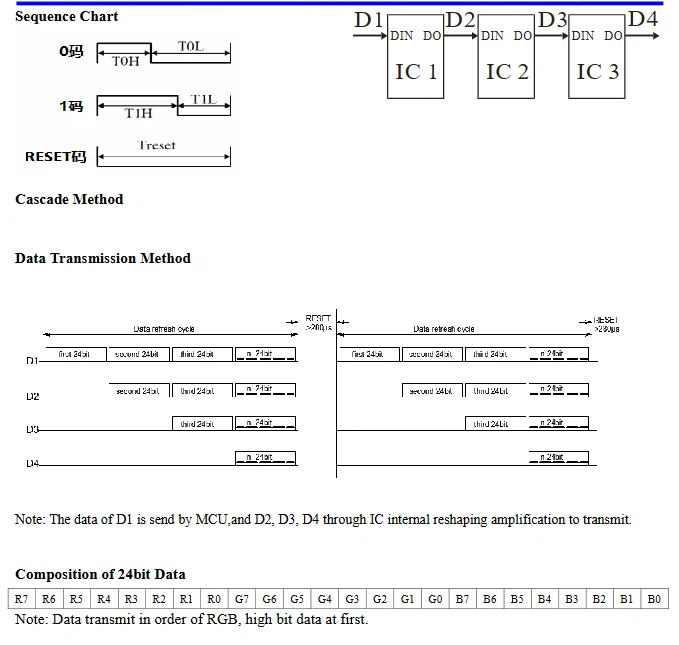

IC השתמש במצב תקשורת יחיד NZR. לאחר כוח השבב - באיפוס, יציאת ה- DIN מקבלת נתונים מהבקר, ה- IC הראשון אוסף נתוני 24bit ראשונים שנשלחו ואז לתפס הנתונים הפנימיים, הנתונים האחרים שעיצובו מחדש על ידי מעגל ההגברה של האות הפנימי שנשלח למפלס ה- IC הבא דרך יציאת DO. לאחר השידור לכל שבב, האות להפחתת 24bit. IC אימוץ טכנולוגיית שידור מחדש אוטומטית של טכנולוגיית שידור, מה שהופך את מספר מפל השבבים אינו מוגבל את העברת האות, רק תלוי במהירות של העברת האות.
תפס הנתונים של IC תלוי בנתוני 24bit שהתקבלו מייצרים אות יחס שונה ביציאת Out, Outg, Outb. כל סינכרון השבב שולח את הנתונים שהתקבלו לכל קטע כאשר יציאת ה- DIN מזינה אות איפוס. זה יקבל שוב נתונים חדשים לאחר סיום אות האיפוס. לפני שקיבל אות איפוס חדש, אות הבקרה של Out, Outg, Outb Port ללא שינוי. IC שלח נתוני PWM שקיבלו בצדק ל- Out, Outg, Outb Port, לאחר שקיבלו איתות איפוס מתח נמוך שהזמן ישמור על 280 מיקרו.

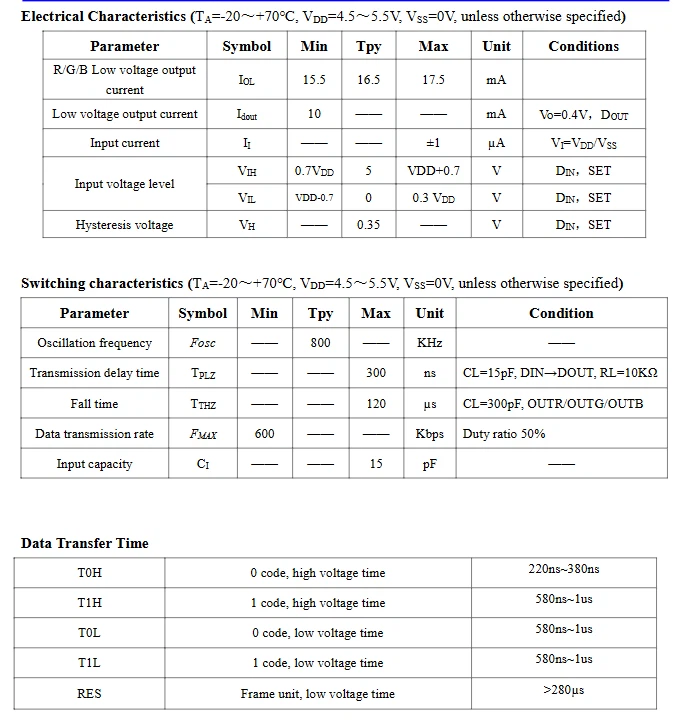

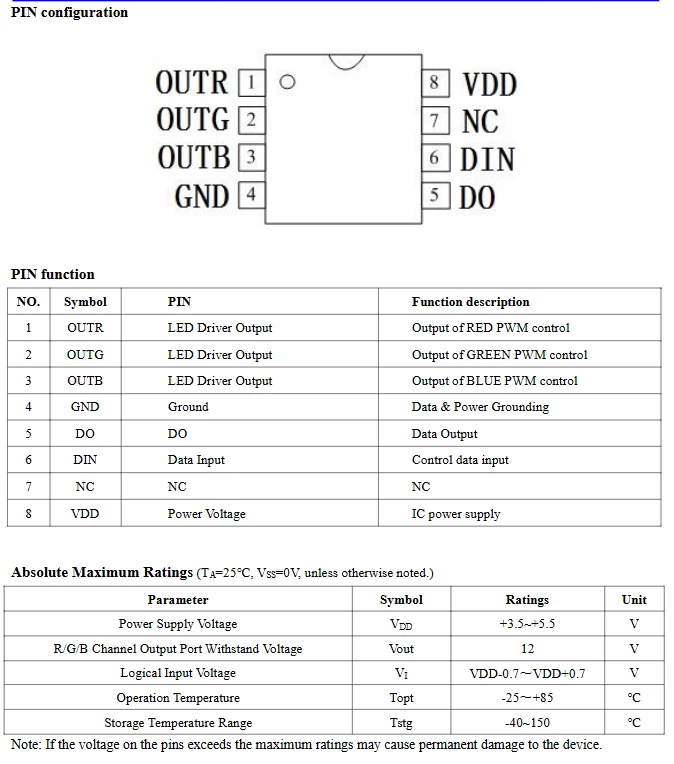

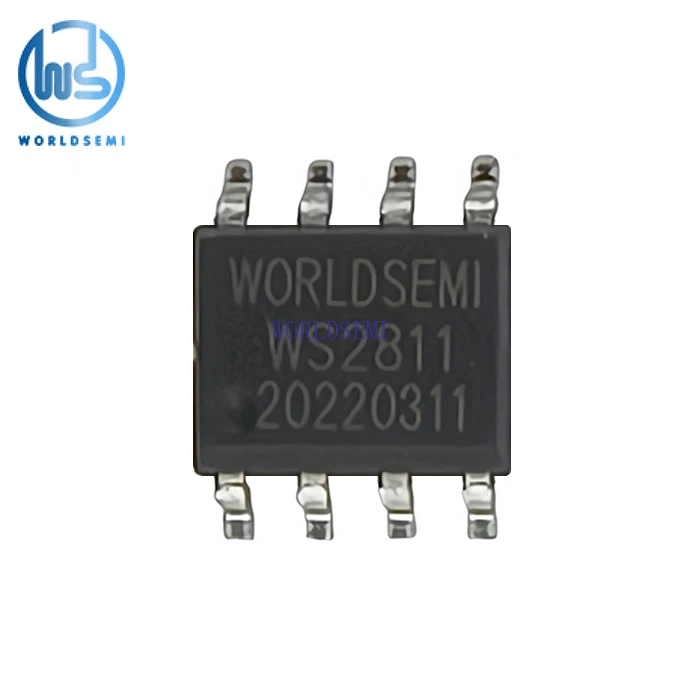

אנו מציעים שתי חבילות SOP8 ו- MSOP8.
תכונה
- דחיסת יציאת פלט 20 וולט.
- נבנה - במתח - צינור הרגולטור, רק התנגדות הדרושה להוסיף לרגלי VDD IC כאשר מתחת לאספקת חשמל של 24 וולט.
- 256 אפור - סולם מתכוונן ותדר הסריקה הוא יותר מ- 2kHz.
- מעגל עיצוב מחדש של אות נבנה, כדי להבטיח עיוות צורת גל לא יצטבר לאחר עיצוב גל מחדש לנהג הבא
- נבנה - במעגל איפוס וחשמל של איפוס - מעגל איפוס למטה.
- איתות העברת יציאה מדורגים לפי קו יחיד.
- כל שתי נקודה המרחק פחות מ- 5 מטרים אות ההעברה ללא כל מעגל עלייה.
- כאשר קצב הרענון הוא 30fps, מספר המפלס הוא לפחות 1024 פיקסלים.
- שלח נתונים במהירות של 800kbps.
יישומים
- LED תאורה דקורטיבית בצבע מלא, כגון מחרוזת LED, רצועת LED, מודול LED וכו '.
- סרטון LED מקורה/חיצוני או מסך לא סדיר.
- LED אלקטרוניקה צרכנית.
