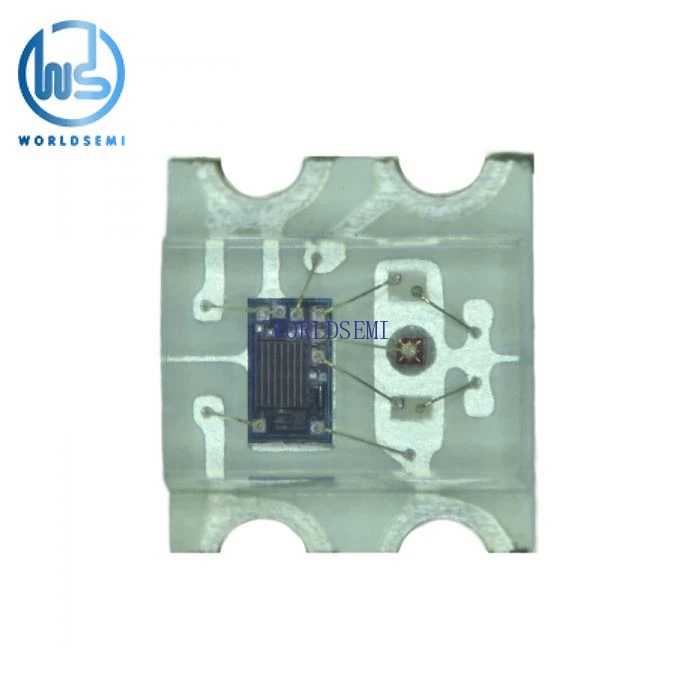

WS2812B-2020/WS2812C-2020

WS2812B -2020 8 bit 256 אפור 3.3V-5.5V 12MA*3WS2812C -2020 8 סיביות 256 אפור 3.3V-5.5V 5MA*3

שלח החקירה

להורדה

תיאור

תכונות עיקריות

המעגל המשולב בשליטה וה- LED חולקים את מקור הכוח היחיד.
מעגל בקרה ושבב RGB משולבים בחבילה של רכיבי 2020, ליצירת פיקסל הניתן להתייחסות מלאה
נבנה - במעגל עיצוב מחדש של אות, לאחר עיצוב מחדש של גל למנהל התקן הבא, הקפידו על עיוות גל -}.
נבנה - במעגל איפוס חשמלי והספק מעגל איפוס אבוד.
Out R/G/B פלט רמה אפור: 256 סולם אפור, השלם 16777216 אפקט תצוגה בצבע מלא.
תדר רענון היציאה הוא של 2kHz.
ממשק מפל סדרתי, קבלת נתונים ופענוח תלויים רק בשורת אות אחת.
כאשר קצב הרענון הוא 30fps, מספר המפלס אינו פחות מ- 1024 פיקסלים.
שלח נתונים במהירויות של 800kbps.
צבע האור הוא עקבי ביותר, עלות - יעיל.
מתח עבודה מדורג ב 5 וולט (מתח העבודה המרבי לא יעלה על 7 וולט). זה לא ייפגע מחיבור הפוך.
כאשר ה- LED נמצא במצב סטטי (יציאת ה- DIN אינה שולחת אות), יציאת ה- VDD יכולה לעמוד בפני 12V, מה שיכול למנוע שיטוט שגוי ושגוי.
המעגל ההיקפי אינו צריך להוסיף קבלים מסננים.

יישומים עיקריים

אלקטרוניקה צרכנית.
תאורה דקורטיבית LED, מסך LED.
מחשב וציוד קשור, ציוד משחק, שדה ציוד חשמלי שונה.

תיאור כללי
WS2812B-2020 הוא מקור תאורת LED של בקרה אינטליגנטי, החיצוני שלו מאמצת את טכנולוגיית אריזת הדפוס האחרונה, מעגל הבקרה ושבבי RGB משולבים בחבילה של רכיב 2020. זה פנימי כולל תפס נתונים של יציאה דיגיטלית אינטליגנטית ועיצוב אותות מחדש של מעגל הגברה מחדש. כוללים גם מתנד פנימי מדויק ומתח חלק בקרת זרם קבוע לתכנות, המשיג אפקט צבעוני עקבי ביותר.

פרוטוקול העברת הנתונים משתמש במצב תקשורת NZR יחיד. לאחר הכוח הפיקסלים - באיפוס, יציאת ה- DIN מקבלת נתונים מהבקר, הפיקסלים הראשונים אוספים נתוני 24bit ראשוניים שנשלחו ואז לתפס הנתונים הפנימי, הנתונים האחרים שעיצובו מחדש על ידי מעגל ההגברה של האות הפנימי שנשלחו לפקסל המפלס הבא דרך יציאת DO. לאחר השידור עבור כל פיקסל, האות להפחתת 24bit. Pixel אימץ טכנולוגיית שידור מחדש אוטומטית של טכנולוגיית שידור, מה שהופך את מספר מפל הפיקסלים אינו מוגבל להעברת האות, רק תלוי במהירות העברת האות.

RESET time>280 מיקרו, זה לא יגרום לאיפוס שגוי בזמן ההפרעה, הוא תומך בתדירות הנמוכה וב- MCU הזול.

עדכוני תדר רענון ל- 2kHz, תדר מסגרת נמוכה ושום הבהוב מופיעים במצלמת וידיאו HD, הוא משפר את אפקט התצוגה המצוין. עם מתח נהיגה נמוך, הגנה על הסביבה וחיסכון באנרגיה, בהירות גבוהה, זווית הפיזור היא עקביות טובה, כוח נמוך, חיים ארוכים ויתרונות אחרים. שבב הבקרה המשולב ב- LED מעל הופך למעגל פשוט יותר, נפח קטן, התקנה נוחה.

חלק מס '	סולם אפור	מֶתַח	זרם RGB	מידות חבילה	קַבָּל	הגנה מפני חיבור הפוך	הגנה על מתח יתר	איתות כפול -
WS2812B-2020	8bit 256 גריי	3.3V-5.5V	12mA*3	2020	בְּתוֹך	כֵּן	כֵּן	לֹא
WS2812C-2020	8bit 256 גריי	3.3V-5.5V	5mA*3	2020	לֹא	לֹא	לֹא	לֹא
