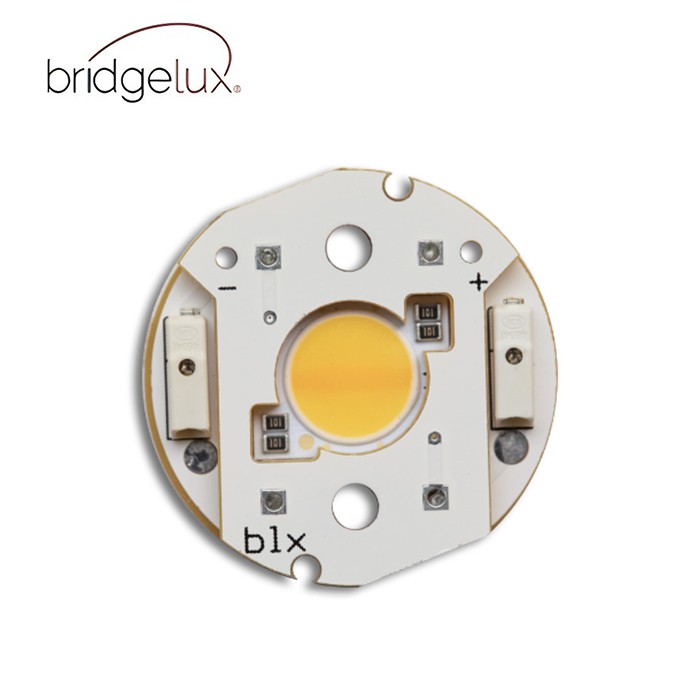

Vesta® SE Series Dim-To-Warm Gen1 9mm מערך משולב עם מחזיק S2

Bridgelux® Vesta® SE Series Dim-To-Warm Gen1 9mm מערך משולב עם מחזיק S2

שלח החקירה שוחח עכשיו

להורדה

תיאור

Bridgelux® Vesta® SE Series Dim-To-Warm Gen1 9mm מערך משולב עם מחזיק S2

מערכי Bridgelux הם מכשירים מהונדסים לחלוטין המספקים ביצועים תרמיים ואופטיים עקביים על פלטפורמה מכנית מהונדסת. המערכים משלבים מספר תכונות כדי לפשט את השילוב וההרכבה בתכנון.

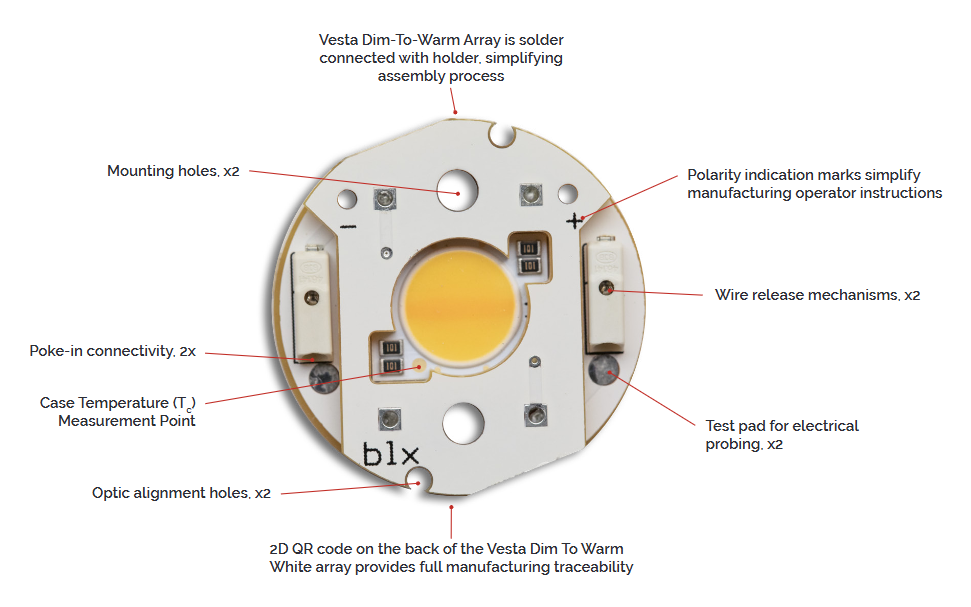

product-971-607

משפחת מוצרים	מוּצָר	מספר חלק	מספר מסמך	גנרל	גודל LES (מ"מ)	טווח CCT (K)	CRI	טיפ. FLUX (lm) CCT הגבוה ביותר	זרם (mA)	מתח (V)	הספק (W)	יעילות (lm/W)	גודל מצע (מ"מ)
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827G-1000-G13-S2	DS371	1	⌀9.1	1800-2700	90	415	250	17	4.3	98	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827G-1000-A13-S2	DS371	1	⌀9.1	1800-2700	90	581	350	17	6	98	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827G-1000-B13-S2	DS371	1	⌀9.1	1800-2700	90	1156	350	33.8	11.8	98	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827H-1000-G13-S2	DS371	1	⌀9.1	1800-2700	95	367	250	17	4.3	86	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827H-1000-A13-S2	DS371	1	⌀9.1	1800-2700	95	513	350	17	6	86	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1827H-1000-B13-S2	DS371	1	⌀9.1	1800-2700	95	1020	350	33.8	11.8	86	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830G-1000-G13-S2	DS371	1	⌀9.1	1800-3000	90	438	250	17	4.3	103	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830G-1000-A13-S2	DS371	1	⌀9.1	1800-3000	90	613	350	17	6	103	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830G-1000-B13-S2	DS371	1	⌀9.1	1800-3000	90	1218	350	33.8	11.8	103	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830H-1000-G13-S2	DS371	1	⌀9.1	1800-3000	95	385	250	17	4.3	91	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830H-1000-A13-S2	DS371	1	⌀9.1	1800-3000	95	539	350	17	6	91	⌀30.8
BXRV Vesta DW	Vesta SE Dim to Warm 9 מ"מ	BXRV-DR-1830H-1000-B13-S2	DS371	1	⌀9.1	1800-3000	95	1072	350	33.8	11.8	91	⌀30.8

לוּחַ 1: מדריך בחירה, נתוני מדידה

מספר חלק	נָקוּב CCT1 (K)	מִינִימוּם CRI 2	לִנְהוֹג נוֹכְחִי (אִמָא)	אופייני Vf Tcתואר =25 (V)	אופייני כּוֹחַ Tcתואר =25 (W)	אופייני דופק שֶׁטֶף 3, 4, 5 Tcתואר =25 (lm)	אופייני יְעִילוּת Tcתואר =25 (lm/W)	מִינִימוּם דופק שֶׁטֶף 6, 7 Tcתואר =25 (lm)	אופייני DC Flux 7, 8 Tcתואר =85 (lm)
BXRV-DR-1827G-1000-G- 13-S2	2700	90	250	17	4.3	415	98	374	374
BXRV-DR-1827G-1000-G- 13-S2	1800	90	14	11.2	0.2	12	79	11	11
BXRV-DR-1827G-1000-A- 13-S2	2700	90	350	17	6.0	581	98	523	523
BXRV-DR-1827G-1000-A- 13-S2	1800	90	14	11.2	0.2	12	79	11	11
BXRV-DR-1827G-1000-B- 13-S2	2700	90	350	33.8	11.8	1156	98	1040	1040
BXRV-DR-1827G-1000-B- 13-S2	1800	90	14	26.9	0.4	29	77	26	26
BXRV-DR-1827H-1000-G- 13-S2	2700	95	250	17	4.3	367	86	330	330
BXRV-DR-1827H-1000-G- 13-S2	1800	93	14	11.2	0.2	10	62	9	9
BXRV-DR-1827H-1000-A- 13-S2	2700	95	350	17	6.0	513	86	462	462
BXRV-DR-1827H-1000-A- 13-S2	1800	93	14	11.2	0.2	10	62	9	9
BXRV-DR-1827H-1000-B- 13-S2	2700	95	350	33.8	11.8	1020	86	918	918
BXRV-DR-1827H-1000-B- 13-S2	1800	93	14	26.9	0.4	24	63	21	21
BXRV-DR-1830G-1000-G- 13-S2	3000	90	250	17	4.3	438	103	394	394
BXRV-DR-1830G-1000-G- 13-S2	1800	90	14	11.2	0.2	14	90	13	13
BXRV-DR-1830G-1000-A- 13-S2	3000	90	350	17	6.0	613	103	551	551
BXRV-DR-1830G-1000-A- 13-S2	1800	90	14	11.2	0.2	14	90	13	13
BXRV-DR-1830G-1000-B- 13-S2	3000	90	350	33.8	11.8	1218	103	1096	1096
BXRV-DR-1830G-1000-B- 13-S2	1800	90	14	26.9	0.4	34	91	31	31
BXRV-DR-1830H-1000-G- 13-S2	3000	95	250	17	4.3	385	91	347	347
BXRV-DR-1830H-1000-G- 13-S2	1800	93	14	11.2	0.2	11	73	10	10
BXRV-DR-1830H-1000-A- 13-S2	3000	95	350	17	6.0	539	91	485	485
BXRV-DR-1830H-1000-A- 13-S2	1800	93	14	11.2	0.2	11	73	10	10
BXRV-DR-1830H-1000-B- 13-S2	3000	95	350	33.8	11.8	1072	91	965	965
BXRV-DR-1830H-1000-B- 13-S2	1800	93	14	26.9	0.4	27	72	25	25

לוּחַ 2: טבלת המוצרים הרשומים ב-European Product Registry for Labeling Energy (EPREL)

מספר חלק	CCT (K)	CRI	קור- לִשְׂכּוֹר 3 (אִמָא)	ווֹלט- גִיל 3 (V)	מוֹעִיל שֶׁטֶף 2 מוֹעִיל Tc=85C (lm)	כּוֹחַ (W)	יְעִילוּת (lm/W)	אֵנֶרְגִיָה יְעִילוּת מַחלָקָה 4	רג'יס- טיפול לֹא
מספר חלק	CCT (K)	CRI	קור- לִשְׂכּוֹר 3 (אִמָא)	ווֹלט- גִיל 3 (V)		כּוֹחַ (W)	יְעִילוּת (lm/W)		רג'יס- טיפול לֹא
13-S2	2700	90	300	16.7	372	5.0	74	G	876466
BXRV-DR-1827G-1000-A- 13-S2	2700	90	420	16.9	521	7.1	73	G	876462
BXRV-DR-1827G-1000-B- 13-S2	2700	90	280	31.9	733	9.0	81	G	876464
BXRV-DR-1827H-1000-G- 13-S2	2700	95	300	16.7	329	5.0	65	G	876480
BXRV-DR-1827H-1000-A- 13-S2	2700	95	380	16.6	424	6.3	66	G	876476
BXRV-DR-1827H-1000-B- 13-S2	2700	95	200	30.9	475	6.2	76	G	876478
BXRV-DR-1830G-1000-G- 13-S2	3000	90	300	16.7	392	5.0	78	G	876497
BXRV-DR-1830G-1000-A- 13-S2	3000	90	420	16.9	549	7.1	77	G	876493
BXRV-DR-1830G-1000-B- 13-S2	3000	90	360	32.9	961	11.9	81	G	876495
BXRV-DR-1830H-1000-G- 13-S2	3000	95	300	16.7	345	5.0	68	G	876511
BXRV-DR-1830H-1000-A- 13-S2	3000	95	420	16.9	483	7.1	68	G	876507
BXRV-DR-1830H-1000-B- 13-S2	3000	95	230	31.3	568	7.2	78	G	876509

לוּחַ 3: מאפיינים חשמליים

מספר חלק	לִנְהוֹג נוֹכְחִי (אִמָא)	קָדִימָה מֶתַח דופק, Tc = 25.C 1, 2, 3, 7			אופייני מְקַדֵם של קדימה מֶתַח ∆Vf/∆Tc (mV/ºC)	אופייני תֶרמִי הִתנַגְדוּת צומת ל מִקרֶה4, 5 (ºC/W)	בחירת נהג מתחים6
		מִינִימוּם (V)	אופייני (V)	מַקסִימוּם (V)			בחירת נהג מתחים6
		מִינִימוּם (V)	אופייני (V)	מַקסִימוּם (V)			Vf מינימום חַם Tc = 105ºC (V)	Vf מקסימום קַר Tc = -40ºC (V)
BXRV-DR-18xxx-1000-G- 13-S2	250	15.5	17.0	18.5	-6.1	1.38	15.0	18.9
BXRV-DR-18xxx-1000-G- 13-S2	300	15.6	17.1	18.6	-6.1	1.43	15.1	19.0
BXRV-DR-18xxx-1000-A- 13-S2	350	15.5	17.0	18.5	-6.1	0.89	15.0	18.9
BXRV-DR-18xxx-1000-A- 13-S2	420	15.8	17.3	18.8	-6.1	0.92	15.3	19.2
BXRV-DR-18xxx-1000-B- 13-S2	350	30.6	33.8	37.0	-12.1	0.41	29.6	37.8
BXRV-DR-18xxx-1000-B- 13-S2	420	31.2	34.4	37.6	-12.1	0.42	30.2	38.4

לוּחַ 4: דירוגים מקסימליים

פָּרָמֶטֶר	דירוג מקסימלי
טמפרטורת צומת LED (Tj)	125 מעלות
טמפרטורת אחסון	-40.C עד +105.C
טמפרטורת מקרה הפעלה1 (Tc)	105 מעלות
	BXRV-DR-18xxx-1000-G-13-S2	BXRV-DR-18xxx-1000-A-13-S2	BXRV-DR-18xxx-1000-B-13-S2
זרם כונן מקסימלי3	300mA	420mA	420mA
זרם כונן דופק שיא מרבי4	600mA	600mA	600mA
מתח הפוך מקסימלי 5	-30V	-30V	-60V
