Vesta® Series Dim-To-Gen Warm 2 13mm מערך
Bridgelux® Vesta® Series Dim-To-Gen Warm 2 13mm מערך
תיאור
Bridgelux® Vesta® Series Dim-To-Gen Warm 2 13mm מערך

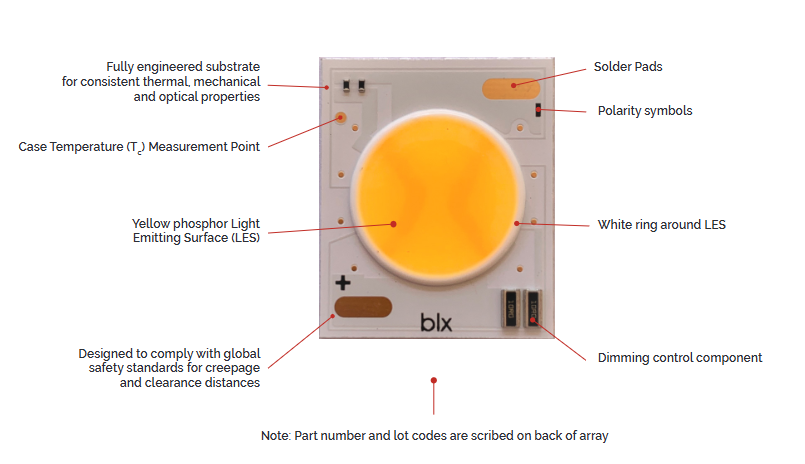

מערכי Bridgelux הם מכשירים מהונדסים לחלוטין המספקים ביצועים תרמיים ואופטיים עקביים על פלטפורמה מכנית מהונדסת. המערכים משלבים מספר תכונות כדי לפשט את השילוב וההרכבה בתכנון.
|
משפחת מוצרים |
מוּצָר |
מספר חלק |
מספר מסמך |
גודל LES (מ"מ) |
טיפ. שטף (lm) |
אם (mA) |
Vf (V) |
הספק (W) |
יעילות (lm/W) |
גודל מצע (מ"מ) |
טווח CCT (K) |
CRI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta DW | Vesta Dim-To-Warm 13A | BXRV-DR-1827G-2000-A-2x | DS192 | 13.5 | 2251 | 600 | 33.5 | 20.1 | 112 | 20x24 | 1800-2700 | 90 |
| BXRV Vesta DW | Vesta Dim-To-Warm 13A | BXRV-DR-1827H-2000-A-2x | DS192 | 13.5 | 1990 | 600 | 33.5 | 20.1 | 99 | 20x24 | 1800-2700 | 95 |
| BXRV Vesta DW | Vesta Dim-To-Warm 13A | BXRV-DR-1830G-2000-A-2x | DS192 | 13.5 | 2432 | 600 | 33.5 | 20.1 | 121 | 20x24 | 1800-3000 | 90 |
| BXRV Vesta DW | Vesta Dim-To-Warm 13A | BXRV-DR-1830H-2000-A-2x | DS192 | 13.5 | 2111 | 600 | 33.5 | 20.1 | 105 | 20x24 | 1800-3000 | 95 |
לוּחַ 1: מדריך בחירה, נתוני מדידה
|
מספר חלק |
נָקוּב CCT 1 Tcתואר =25 (K) |
מִינִימוּם CRI 2 |
לִנְהוֹג נוֹכְחִי (אִמָא) |
אופייני Vf Tcתואר =25 (V) |
אופייני כּוֹחַ Tcתואר =25 (W) |
אופייני דופק שֶׁטֶף 3, 4, 5 Tcתואר =25 (lm) |
אופייני יְעִילוּת Tcתואר =25 (lm/W) |
מִינִימוּם דופק שֶׁטֶף 6 Tcתואר =25 (lm) |
אופייני DC Flux 7, 8 Tcתואר =85 (lm) |
|
BXRV-DR-1827G-2000-A-23 |
2700 |
90 |
600 |
33.5 |
20.1 |
2251 |
112 |
2026 |
2026 |
|
1800 |
90 |
20 |
26.9 |
0.5 |
47 |
88 |
42 |
42 |
|
|
BXRV-DR-1827H-2000-A-23 |
2700 |
95 |
600 |
33.5 |
20.1 |
1990 |
99 |
1791 |
1791 |
|
1800 |
93 |
20 |
26.9 |
0.5 |
39 |
73 |
35 |
35 |
|
|
BXRV-DR-1830G-2000-A-23 |
3000 |
90 |
600 |
33.5 |
20.1 |
2432 |
121 |
2189 |
2189 |
|
1800 |
90 |
20 |
26.9 |
0.5 |
56 |
104 |
50 |
50 |
|
|
BXRV-DR-1830H-2000-A-23 |
3000 |
95 |
600 |
33.5 |
20.1 |
2111 |
105 |
1899 |
1899 |
|
1800 |
93 |
20 |
26.9 |
0.5 |
47 |
87 |
42 |
42 |
לוּחַ 2: טבלת המוצרים הרשומים ב-European Product Registry for Labeling Energy (EPREL)
|
|
CCT (K) |
CRI |
קור- לִשְׂכּוֹר 3 (אִמָא) |
ווֹלט- גִיל 3 (V) |
מוֹעִיל שֶׁטֶף 2 מוֹעִיל Tc=85C (lm) |
כּוֹחַ (W) |
יְעִילוּת (lm/W) |
אֵנֶרְגִיָה יְעִילוּת מַחלָקָה 4 |
רג'יס- טיפול לֹא |
|
|
|||||||||
|
BXRV-DR-1827G-2000-A-23 |
2700 |
90 |
290 |
30.2 |
1080 |
8.8 |
123 |
E |
879005 |
|
BXRV-DR-1827H-2000-A-23 |
2700 |
95 |
190 |
29.4 |
640 |
5.6 |
114 |
F |
879015 |
|
BXRV-DR-1830G-2000-A-23 |
3000 |
90 |
490 |
31.6 |
1892 |
15.5 |
121 |
E |
879019 |
|
BXRV-DR-1830H-2000-A-23 |
3000 |
95 |
240 |
29.8 |
847 |
7.2 |
118 |
F |
879029 |
מספר חלק
לוּחַ 3: מאפיינים חשמליים
|
מספר חלק |
לִנְהוֹג נוֹכְחִי (אִמָא) |
קָדִימָה מֶתַח דופק, Tc = 25.C 1, 2, 3, 7 |
אופייני מְקַדֵם של קדימה מֶתַח ∆Vf/∆Tc (mV/ºC) |
אופייני תֶרמִי הִתנַגְדוּת צומת ל מִקרֶה4, 5 (ºC/W) |
בחירת נהג מתחים6 |
|||
|
מִינִימוּם (V) |
אופייני (V) |
מַקסִימוּם (V) |
||||||
|
Vf מינימום חַם Tc = 105ºC (V) |
Vf מקסימום קַר Tc = -40ºC (V) |
|||||||
|
BXRV-DR-xxxxx-2000-A-23 |
600 |
31.0 |
33.5 |
36.0 |
-12.1 |
0.23 |
30.0 |
36.8 |
|
720 |
31.5 |
34.0 |
36.6 |
-12.1 |
0.25 |
30.5 |
37.4 |
|
לוּחַ 4: דירוגים מקסימליים
|
פָּרָמֶטֶר |
דירוג מקסימלי |
|
טמפרטורת צומת LED (Tj) |
125 מעלות |
|
טמפרטורת אחסון |
-40.C עד +105.C |
|
טמפרטורת מקרה הפעלה1 (Tc) |
105 מעלות |
|
טמפרטורת הלחמה 2 |
350 מעלות או פחות למשך 10 שניות לכל היותר |
|
זרם כונן מקסימלי3 |
720mA |
|
זרם כונן דופק שיא מקסימלי4 |
1030mA |
|
מתח הפוך מקסימלי 5 |
-60V |
