תיאור

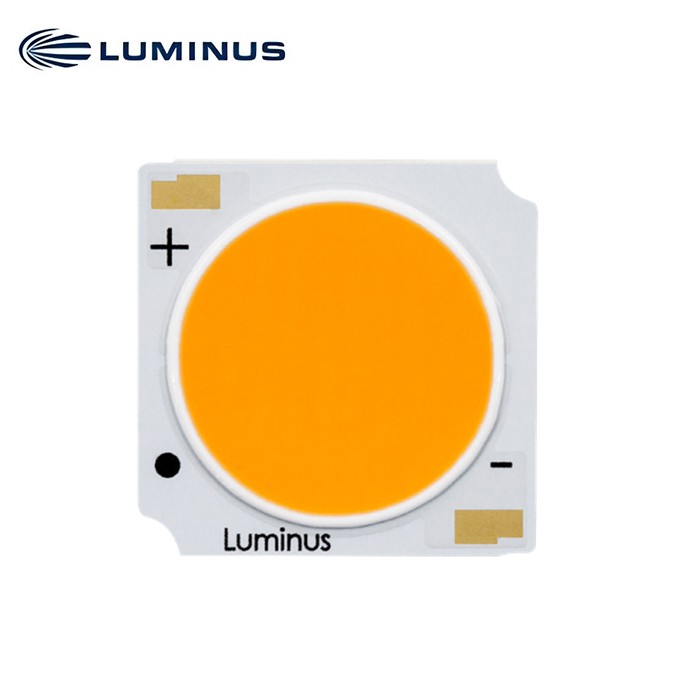

דור 3 CIM-14 COB מערכי LED לבן
סדרת ה-LED של Luminus Chip-on-Board (COB) מציעה פתרון מלא ברמת תאורה המיועד ליישומי תאורה בעלי ביצועים גבוהים. המבחר מכסה טווח לומן רחב מפחות מ-400 lm עד מעל 20,000 lm, כל טמפרטורות הצבע העיקריות ויכול לספק עיבוד צבע גדול מ-97 ב-2700K ו-3000K ו-R9 שווה ל-95. פריצות דרך אלו מאפשרות למהנדסי תאורה ומעצבי תאורה לפתח פתרונות תאורה עם בהירות ובאיכות כללית מקסימלית.
תכונות
• תפוקת לומן גבוהה ויעילות אופיינית
• מעל 2,300 lm, 155 LPW @ 3000K, 80 CRI, Tj=85ºC
• מעל 4,095 lm, 177 LPW @ 5000K, 70 CRI, Tj=85ºC
• טווח CCT שלם 2700K, 3000K, 3500K, 4000K, 5000K ו-6500K
• 70 או 80 CRI דקות. עד 95 דקות. עם R9 גבוה בלבן חם
• דיוק של 3 SDCM של שילוב צבעים
• אחידות פליטה אופטית מעולה ועקביות צבע על פני זווית
• יציבות צבע יוצאת דופן לטווח ארוך
• מוליכות תרמית מעולה לפיזור חום אחיד
• ידידותי לסביבה: תואם RoHS ו-REACH
• UL מזוהה, קובץ # E 465703
יישומים
• זרקורים/אורות מסלול
• תאורת Downlights
• תאורת חנות
• תאורת אירוח
• אדריכלות והתמחות
• תאורת רחוב
• תאורת חניה ושטח
• תאורת מנהרה
צֶבַע טמפרטורה, CRI ו-R9 ערכים
|
טמפרטורות צבע |
ערך XX |
CRI |
R9 |
|
4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2400K, 2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K, |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>80 |
CIM-14 חֵלֶק מספרים (AC30)
הטבלאות הבאות מתארות מוצרים עם שטף טיפוסי ושטף מינימלי הנמדדים ב-450mA ומצוינים ב-85ºC. הערכים ב-25ºC מחושבים ומוצגים לעיון בלבד. כל המוצר נמדד ומצוין בטמפרטורת 85ºCjunction
|
CCT |
שטף פלט (lm) |
הַפנָיָה |
צֶבַע טִיוּחַ מַדָד |
מספר חלק להזמנה |
|
|
טיפ. (85ºC) |
מינימום (85ºC) |
טיפ. (מְחוֹשָׁב) (25ºC) |
CRI (דקות) |
3 שלבים מקאדם אליפסה |
|
|
2400K |
1,745 |
1,625 |
1,885 |
90 |
CIM-14-24-90-36-AC30-F4-3 |
|
2700K |
2,205 |
2,050 |
2,380 |
80 |
CIM-14-27-80-36-AC30-F4-3 |
|
1,815 |
1,690 |
1,960 |
90 |
CIM-14-27-90-36-AC30-F4-3 |
|
|
1,740 |
1,620 |
1,875 |
95 |
CIM-14-27-95-36-AC30-F4-3 |
|
|
3000K |
2,330 |
2,165 |
2,515 |
80 |
CIM-14-30-80-36-AC30-F4-3 |
|
1,960 |
1,825 |
2,115 |
90 |
CIM-14-30-90-36-AC30-F4-3 |
|
|
1,830 |
1,700 |
1,975 |
95 |
CIM-14-30-95-36-AC30-F4-3 |
|
|
3500K |
2,400 |
2,235 |
2,590 |
80 |
CIM-14-35-80-36-AC30-F4-3 |
|
2,000 |
1,860 |
2,160 |
90 |
CIM-14-35-90-36-AC30-F4-3 |
|
|
1,910 |
1,775 |
2,060 |
95 |
CIM-14-35-95-36-AC30-F4-3 |
|
|
4000K |
2,605 |
2,425 |
2,810 |
70 |
CIM-14-40-70-36-AC30-F4-3 |
|
2,430 |
2,260 |
2,620 |
80 |
CIM-14-40-80-36-AC30-F4-3 |
|
|
2,110 |
1,965 |
2,275 |
90 |
CIM-14-40-90-36-AC30-F4-3 |
|
|
1,955 |
1,820 |
2,110 |
95 |
CIM-14-40-95-36-AC30-F4-3 |
|
|
CCT |
שטף פלט (lm) |
הַפנָיָה |
צֶבַע טִיוּחַ מַדָד |
מספר חלק |
||
|
טיפ. (85ºC) |
מינימום (85ºC) |
טיפ. (מְחוֹשָׁב) (25ºC) |
CRI (דקות) |
5 שלבים מקאדם אליפסה |
3 שלבים מקאדם אליפסה |
|
|
5000K |
2,650 |
2,465 |
2,860 |
70 |
CIM-14-50-70-36-AC30-F4-5 |
CIM-14-50-70-36-AC30-F4-3 |
|
2,445 |
2,275 |
2,640 |
80 |
CIM-14-50-80-36-AC30-F4-5 |
CIM-14-50-80-36-AC30-F4-3 |
|
|
2,120 |
1,970 |
2,285 |
90 |
CIM-14-50-90-36-AC30-F4-5 |
CIM-14-50-90-36-AC30-F4-3 |
|
|
1,955 |
1,820 |
2,110 |
95 |
CIM-14-50-95-36-AC30-F4-5 |
CIM-14-50-95-36-AC30-F4-3 |
|
|
6500K |
2,655 |
2,470 |
2,865 |
70 |
CIM-14-65-70-36-AC30-F4-5 |
CIM-14-65-70-36-AC30-F4-3 |
|
2,440 |
2,270 |
2,635 |
80 |
CIM-14-65-80-36-AC30-F4-5 |
CIM-14-65-80-36-AC30-F4-3 |
|
CIM-14 פועל מאפיינים1

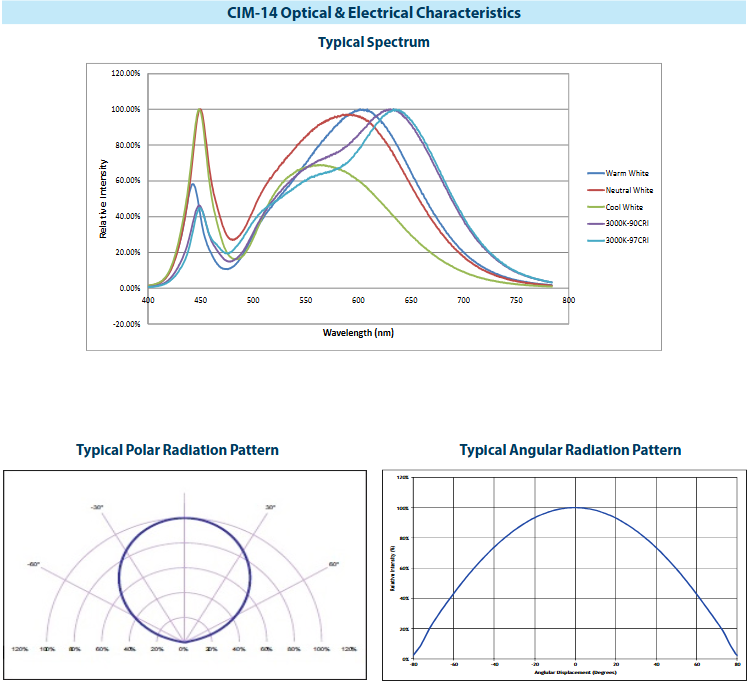

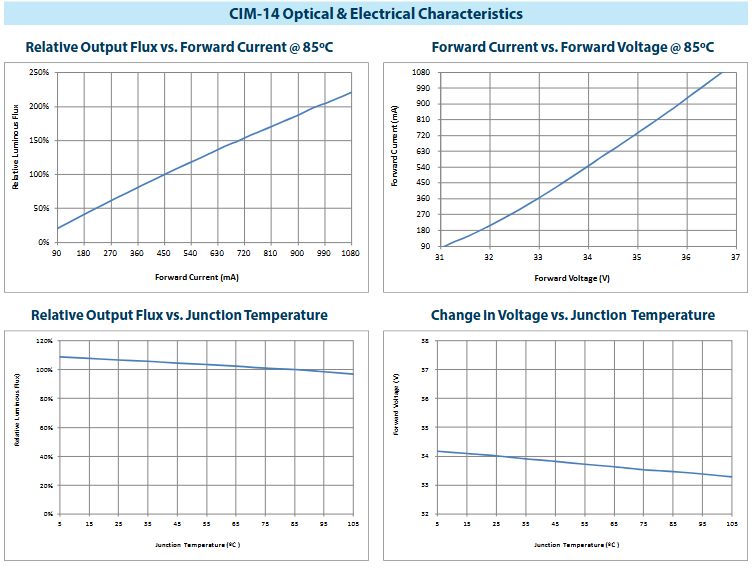

מאפיינים אופטיים וחשמליים
|
פָּרָמֶטֶר |
סֵמֶל |
מִינִימוּם |
אופייני |
מַקסִימוּם |
יְחִידָה |
|
העבר נוכחי2 |
אִם |
450 |
1,080 |
אִמָא |
|
|
מתח קדימה 3 |
Vf |
30.4 |
33.4 |
36.4 |
V |
|
כּוֹחַ |
15 |
40 |
W |
||
|
טמפרטורת מקרה הפעלה4 |
T c |
105 |
ºC |
||
|
קוטר משטח פולט אור |
LES |
14.3 |
מ"מ |
||
|
התנגדות תרמית (צומת-ל-מארז) |
Θjc |
0.32 |
ºC/W |
||
|
טמפרטורת צומת |
Tj |
140 |
ºC |
||
|
זווית צפייה |
120 |
תוֹאַר |
