תיאור

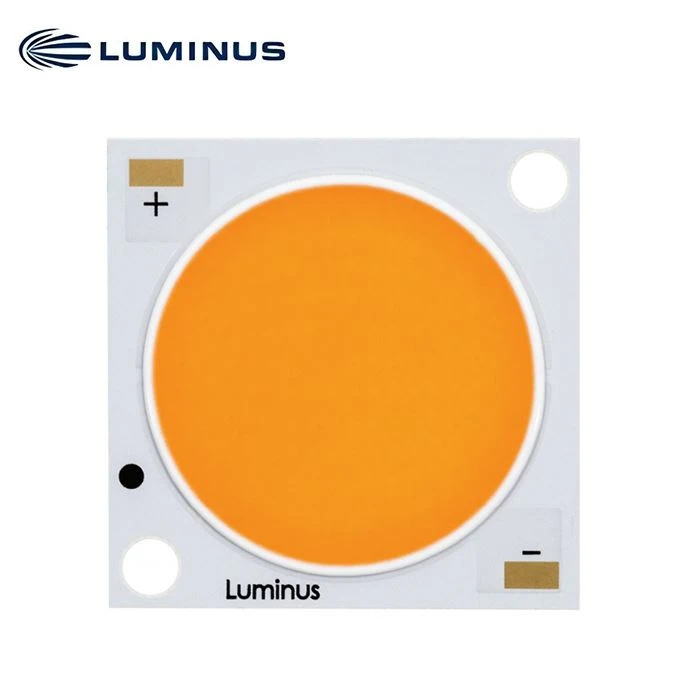

דור 3 CLM-22 COB מערכי LED לבן
סדרת ה-LED של Luminus Chip-on-Board (COB) מציעה פתרון מלא ברמת תאורה המיועד ליישומי תאורה בעלי ביצועים גבוהים. הבחירה מכסה טווח לומן רחב מפחות מ-400 lm עד מעל 10,000 lm, כל טמפרטורות הצבע העיקריות ויכולה לספק עיבוד צבע גדול מ-97 ב-2700K ו-3000K ו-R9 השווה ל-95. פריצות דרך אלו מאפשרות למהנדסי תאורה ולמעצבים לפתח פתרונות תאורה עם בהירות ובאיכות כללית מקסימלית.
תכונות
• תפוקת לומן גבוהה ויעילות אופיינית
• מעל 5,750 lm, 155 LPW @ 3000K, 80 CRI, Tj=85ºC
• מעל 6,550 lm, 176 LPW @ 5000K, 70 CRI, Tj=85ºC
• CCT 2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K ו-6500K
• CRI Ra 80 או 90 דקות. בכל הצבעים (למעט 6500K)
• R9 עד 90 דקות. CRI 98 טיפוסי ב-2700K, 3000K, 3500K ו-4000K
• דיוק של 3 SDCM של שילוב צבעים
• אחידות פליטה אופטית מעולה ועקביות צבע על פני זווית
• יציבות צבע יוצאת דופן לטווח ארוך
• מוליכות תרמית של החבילה יותר מהממוצע בתעשייה
• ידידותי לסביבה: תואם RoHS ו-REACH
יישומים
• אדריכלות והתמחות
• תאורת רחוב
• תאורת חניה ושטח
• תאורת מנהרה
צֶבַע טמפרטורה, CRI ו-R9 ערכים
|
צֶבַע טמפרטורות |
XX עֵרֶך |
CRI |
R9 |
|
2200K, 4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2400K, 2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K |
>75 |
CLM-22 חֵלֶק מספרים (אופייני שֶׁטֶף)
הטבלאות הבאות מתארות מוצרים עם שטף טיפוסי ושטף מינימלי הנמדדים ב-1,100mA ומצוינים ב- Tj=85ºC. הערכים ב-25ºC מחושבים ומוצגים לעיון בלבד.
|
CCT |
תְפוּקָה שֶׁטֶף (lm) |
הַפנָיָה |
צֶבַע טִיוּחַ מַדָד |
הזמנת חלק מִספָּר |
|
|
טיפ. (85ºC) |
מינימום (85ºC) |
טיפ. (מְחוֹשָׁב) (25ºC) |
CRI (דקות) |
3-שָׁלָב חָצָץ אֶלִיפְּסָה |
|
|
2200K |
4,922 |
4,575 |
5,415 |
70 |
CLM-22-22-70-36-AC30-F4-3 |
|
2400K |
4,310 |
4,010 |
4,740 |
90 |
CLM-22-24-90-36-AC30-F4-3 |
|
2700K |
5,440 |
5,060 |
5,875 |
80 |
CLM-22-27-80-36-AC30-F4-3 |
|
4,485 |
4,170 |
4,845 |
90 |
CLM-22-27-90-36-AC30-F4-3 |
|
|
4,290 |
3,990 |
4,635 |
95 |
CLM-22-27-95-36-AC30-F4-3 |
|
|
3000K |
5,750 |
5,350 |
6,210 |
80 |
CLM-22-30-80-36-AC30-F4-3 |
|
4,835 |
4,500 |
5,225 |
90 |
CLM-22-30-90-36-AC30-F4-3 |
|
|
4,515 |
4,200 |
4,880 |
95 |
CLM-22-30-95-36-AC30-F4-3 |
|
|
3500K |
5,920 |
5,505 |
6,395 |
80 |
CLM-22-35-80-36-AC30-F4-3 |
|
4,935 |
4,590 |
5,325 |
90 |
CLM-22-35-90-36-AC30-F4-3 |
|
|
4,715 |
4,385 |
5,095 |
95 |
CLM-22-35-95-36-AC30-F4-3 |
|
|
4000K |
6,435 |
5,985 |
6,950 |
70 |
CLM-22-40-70-36-AC30-F4-3 |
|
6,000 |
5,580 |
6,480 |
80 |
CLM-22-40-80-36-AC30-F4-3 |
|
|
5,205 |
4,840 |
5,620 |
90 |
CLM-22-40-90-36-AC30-F4-3 |
|
|
4,830 |
4,495 |
5,210 |
95 |
CLM-22-40-95-36-AC30-F4-3 |
|
|
CCT |
תְפוּקָה שֶׁטֶף (lm) |
הַפנָיָה |
צֶבַע טִיוּחַ מַדָד |
הזמנת חלק מִספָּר |
||
|
טיפ. (85ºC) |
מינימום (85ºC) |
טיפ. (מְחוֹשָׁב) (25ºC) |
CRI (דקות) |
5-שָׁלָב חָצָץ אֶלִיפְּסָה |
3-שָׁלָב חָצָץ אֶלִיפְּסָה |
|
|
5000K |
6,540 |
6,085 |
7,065 |
70 |
CLM-22-50-70-36-AC30-F4-5 |
CLM-22-50-70-36-AC30-F4-3 |
|
6,040 |
5,615 |
6,525 |
80 |
CLM-22-50-80-36-AC30-F4-5 |
CLM-22-50-80-36-AC30-F4-3 |
|
|
5,230 |
4,865 |
5,650 |
90 |
CLM-22-50-90-36-AC30-F4-5 |
CLM-22-50-90-36-AC30-F4-3 |
|
|
6500K |
6,550 |
6,090 |
7,075 |
70 |
CLM-22-65-70-36-AC30-F4-5 |
CLM-22-65-70-36-AC30-F4-3 |
|
6,020 |
5,595 |
6,500 |
80 |
CLM-22-65-80-36-AC30-F4-5 |
CLM-22-65-80-36-AC30-F4-3 |
|
CLM-22 פועל מְאַפיֵןs1
מאפיינים אופטיים וחשמליים
|
פָּרָמֶטֶר |
סֵמֶל |
מִינִימוּם |
אופייני |
מַקסִימוּם |
יְחִידָה |
|
העבר נוכחי2 |
אִם |
1,100 |
2,200 |
אִמָא |
|
|
מתח קדימה 3 |
Vf |
31 |
34.7 |
38 |
V |
|
כּוֹחַ |
38 |
82 |
W |
||
|
טמפרטורת מקרה הפעלה4 |
T c |
105 |
ºC |
||
|
קוטר משטח פולט אור |
LES |
22 |
מ"מ |
||
|
התנגדות תרמית (צומת-ל-מארז) |
Θjc |
0.19 |
ºC/W |
||
|
טמפרטורת צומת |
Tj |
140 |
ºC |
||
|
זווית צפייה |
120 |
תוֹאַר |
